SONDEOS ELECTRICOS VERTICALES

Entre los estudios Geofísicos encontramos los Sondeos Eléctricos Verticales (SEV), los cuales son una herramienta muy precisa y de muy bajo costo para la investigación del subsuelo en proyectos Petroleros, hidrogeológicos, Geotécnicos, Ambientales, Mineros, Geológicos, Protección Catódica, Etc. utilizando la evolución de la resistividad eléctrica a través del subsuelo, para generar un perfil estratigráfico y los diferentes niveles Agua subterránea.

Consiste en un conjunto de determinaciones de la resistividad aparente, efectuadas con el mismo tipo de dispositivos lineal y separación creciente entre los electrodos de emisión y recepción.

El objetivo de un Sondeo Eléctrico Vertical (SEV) es la obtención de un modelo de variación de la resistividad aparente en función de la profundidad, a partir de mediciones realizadas en superficie. La profundidad alcanzada por la corriente aumenta a medida que crece la distancia AB, aunque generalmente no existe una relación de proporcionalidad entre ambas.

Algunos de los Dispositivos o configuraciones más utilizado en los sondeos Eléctricos Verticales son EL DISPOSITIVO SCHLUMBERGER Y EL DISPOSITIVO WENNER. En nuestra Empresa podemos realizar estudios a diferentes profundidades de acuerdo al objetivo planteado. En el caso de Sondeos Eléctricos Verticales hemos alcanzado a bajar hasta una profundidad de 1000 metros y en Tomografías Eléctricas hasta 1200 metros de profundidad en dos Dimensiones 2D (Imagen Eléctrica 2D).

Aplicaciones

Hidrogeología
Detección de Agua Subterránea, dirección del Flujo subterráneo, Caracterización Hidrogeológica, detección de Acuíferos, requisito para la solicitud de explotación y perforación de pozos profundos para agua subterránea, Diseño para Construcción de Pozos Profundos. Modelación Hidrogeológica.
Geotecnia

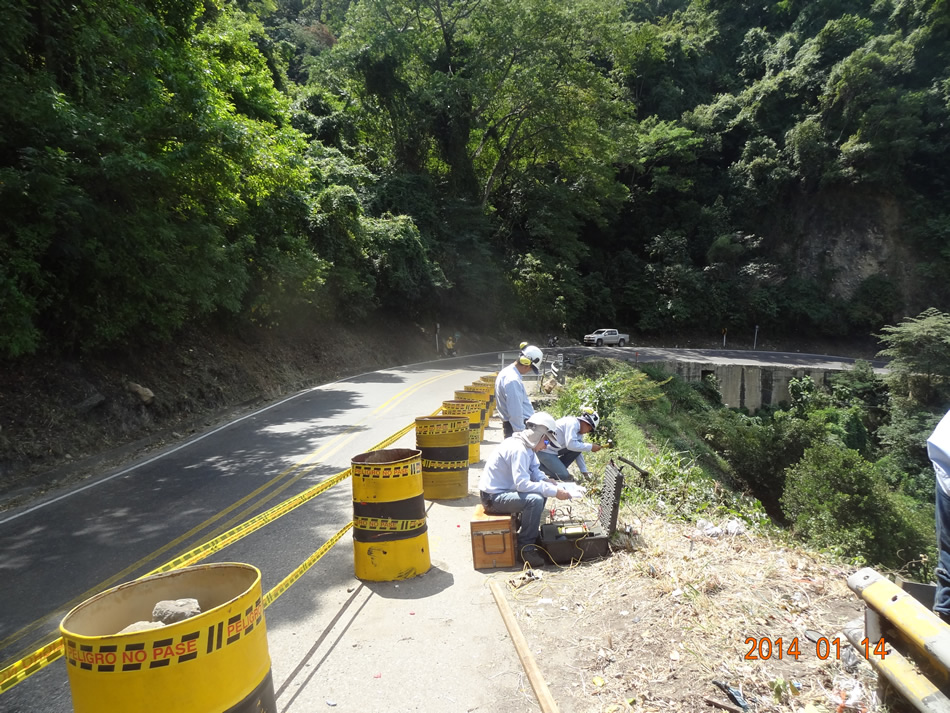

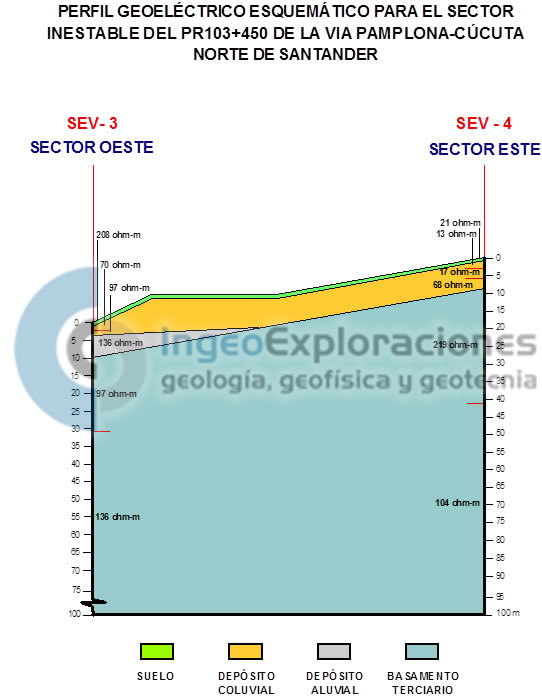

Determinación de espesores en deslizamientos, depósitos coluvial, Aluviales, material de relleno, detección del nivel freático, identificación de la profundidad del basamento Rocoso para la proyección de Diseños Geotécnicos, Creación de perfiles eléctricos en ladera por medio de las resistividades aplicables para diseños Geotécnicos, Complemento para los Estudios detallados de amenaza y/o riesgos por fenómenos de remoción en masa e inundación, Zodme, Rellenos Sanitarios, etc.
Hidrocarburos

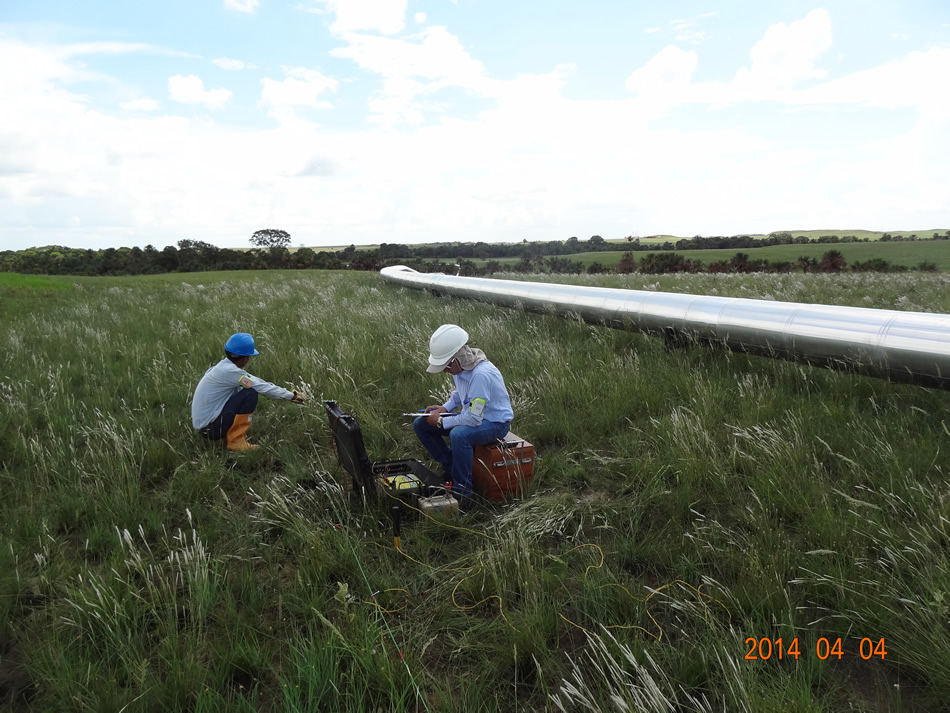

Se realizan sondeos eléctricos Verticales o sondeos Geoeléctricos con dispositivos Schlumberger, Dipolo-Dipolo, Gradiente y Wenner y sus respectivas combinaciones para el Diseño de sistemas de Protección Catódica de Ductos (camas anódicas profundas verticales o horizontales) y equipos de la industria petrolera, (catódica de gasoductos, oleoductos y poliductos, torres de energía e instalación torres de enfriamiento, calderas, pozos, plantas, etc.

Ejecución de Sondeos Eléctricos Verticales utilizando los métodos de WENNER y de SLHUMBERGER-PALMER para determinar la resistividad del terreno, recomendados por la Norma ANSI/IEEE Std 81, obteniendo el modelo del terreno de dos capas a partir de los valores de resistividad con el 70% de probabilidad de no ser superados.

Estudios Geoeléctricos Aplicados en la exploraciones y caracterizaciones de proyectos geológicos, Mineros y ambientales.
